測高羅盤儀

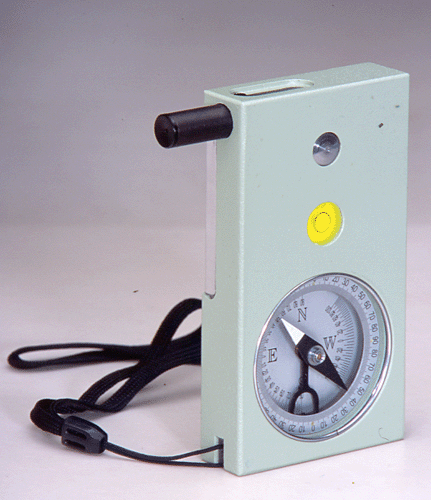

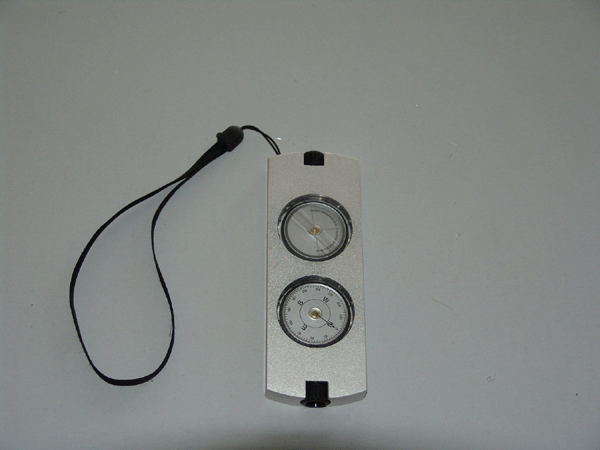

DQL-9型測高羅盤儀是一種手持式袖珍型儀器，它集羅盤和測高于一體，具有外形美觀體積小、攜帶方便、操作簡單、精度可靠、性能穩定等特點。可以用來測量方位、角度、高度、水平、定位等，多項功能，主要適用于林業、農業、水利、地質、工程安裝及測量等方面。

一、測高羅盤儀主要規格：
度盤格值：1o、2.5o(方向盤)
正切尺格值：0.05
水準器角值：20’±5’/2mm
儀器外型尺寸：110×60×19(mm)
儀器重量：0.25(kg)

二、測高羅盤儀結構
1、指示器——測高測角指示；
2、斜度盤——雙向60o角及雙向45o正切值；
3、分劃線——用于瞄準被測物；
4、鏡筒——可伸縮用于瞄準被測物；
5、按扭——止動指示器；
6、水準器——水平測量；
7、測角器——測高、測角指示；
8、磁針——方位指示；
9、方向盤——方向、角度、正切值；
10、度〓盤——90o×4=360o；
11、壓〓板——止動磁針、測角器。

三、測高羅盤儀使用方法
1、高度測量
右手持測高羅盤，拉出鏡筒(4)調整其拉出長度，從目視孔觀察分劃十字
線(3)看清后即可進行 測量。測量時食指按下按扭(5)，從目視孔觀察測物高點與分劃線橫線重合，1～2秒鐘后松 開按 扭，此時讀到的指示器(1)凹尖處與斜度盤(2)對應的刻度即被測物與測量點間的角度值，指 示器凸尖指示的是對應角度的正切值，經測量測量點到被測物之間的水平距離S后與 其值進行計算即可得到被測物的高度H。
例如圖3所示，所測得的角度值為30o，凸尖對應的正切值為0.577，如果被測 物到測量點的水平距離S為20m，測量點高為1.6m，則被測物高度H可通過如下計算得出：H=20×0.577+1.6=13.15m
2、水平測量
儀器上裝有精度為20’的園水準器(6)，可以做水平尺用，測量時將儀器平放到被測物上，
當測量長度較長或面積較大的時候，可以在儀器下附加一平直的長桿進行測量。
3、角度測量
測量物體的傾角時，用儀器的側面靠在被測物上，如用測角盤時應按下按扭(5)，測量完
畢后松開，如用方向盤內的角度尺時，應先松開壓板(11)，測量完畢后鎖上，再讀測量值。
測量實例如圖4。
4、方位測量
將羅盤手持或放置到一水平面上，使圓汽泡居中，放開磁針要求遠離磁性干擾，從儀器一側
看過去，瞄準被測物，待磁針停穩后扳動壓板(11)鎖定磁針(8)
，觀察磁針北極(帶有白色標記的一端)所指方位即測量方位，所對應角度值即為方位角。
讀法見圖5所示。
在使用過程中您一定注意到方向盤上所標示的方位與地理方位不一致，
正因?yàn)檫@樣，我們可以很方便的直觀地按盤上所標示的方位讀出測量值。

四、測高羅盤儀注意事項
1、儀器應盡量避免碰撞和污染，避免高溫曝曬和雨水沖刷。
2、儀器長期不使用時，應保存在通風干燥、無強磁干擾的地方，以免影響儀器的精度。
3、用后的儀器一定要把磁針鎖定，以免震動磨損軸尖，影響儀器精度。
