太陽能殺蟲燈的高壓殺蟲電路設計

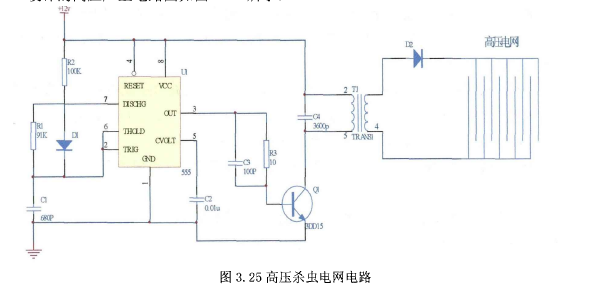

    誘蟲燈將蟲子吸引過來以后,本設計采用高壓電擊的方法將其殺死。因為部分飛蛾體積較大,所以太陽能殺蟲燈的高壓網的電壓要在6000V以上才能達到較好的殺蟲效果。設計的高壓產生電路圖如圖3.25所示:

     該升一壓電路由555定時器、大功率管3DD15、行輸出變壓器、自行繞制的高壓電網及一些電阻、電容、二極管來組成的。
     太陽能殺蟲燈的555定時器及其附屬電路組成了一個多諧振蕩器,在該電路中充當了高頻率脈沖產生電路的功能。3管腳輸出的高頻率脈沖驅動3DD15大功率管,使得大功率管3DD15導通。功率管的集電極和行輸出變壓器相連,在變壓器的次級可感應出高壓脈沖,經過內部硅整流二極管整流可輸出近萬伏的直流電壓。
      其中,在設計中用到的行輸出變壓器T1可用(14或17英寸)黑白電視機行輸出變壓器代替。將行輸出高壓包的1腳接電源12V、5腳接3DD15管的集電極,此兩管腳作為變壓器的初級;4腳作高壓的負端,高壓的正端接入行輸出高壓嘴。
